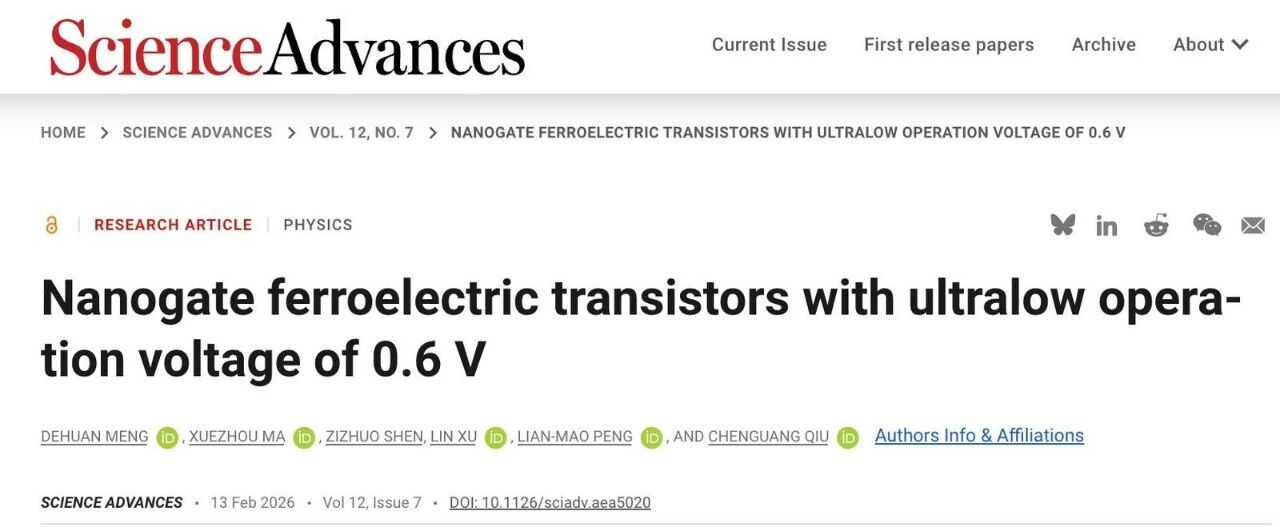

“我们将铁电晶体管的物理栅长缩减到了1纳米极限。”2月23日，北京大学电子学院研究员邱晨光告诉记者，团队创造性地制备了迄今尺寸最小、功耗最低的铁电晶体管，有望为AI芯片算力和能效提升提供核心器件支撑。相关研究成果在线发表于《科学·进展》上。

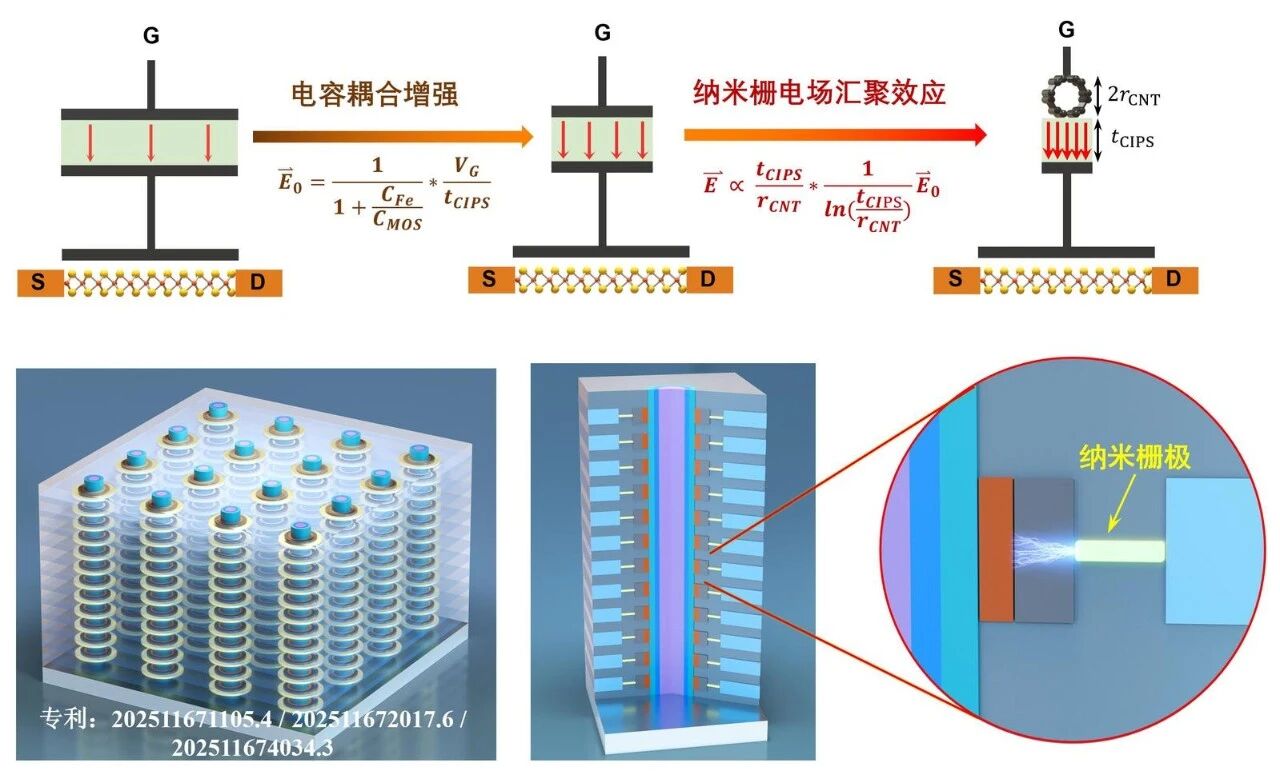

　　传统铁电晶体管存在能耗过高、逻辑电压不匹配等短板限制了其大规模应用。为此，北京大学邱晨光研究员—彭练矛院士团队，利用纳米栅极结构设计，巧妙解决了铁电材料“改变极化状态”需要高电压高能耗的问题。邱晨光表示，这一技术打破了传统铁电晶体管的物理限制，使得能耗比国际最好水平整整降低了一个数量级。

　　邱晨光解释，有着超低工作电压与极低能耗特性的纳米栅铁电晶体管，不仅能为构建高能效数据中心提供核心器件方案，也为发展下一代高算力人工智能芯片奠定关键技术基础。
